1、電感本質

我们通常所说的電感指的是電感器件，它是用絕緣導線(例如漆包線,沙包線等)繞制而成的電磁感應元件。

       在電路中，當電流流过導體时，会产生電磁场，電磁场的大小除以電流的大小就是電感。

      電感是衡量線圈产生電磁感應能力的物理量。給一个線圈通入電流，線圈周圍就会产生磁场，線圈就有磁通量通过。通入線圈的電源越大，磁场就越強，通过線圈的磁通量就越大。實验證明，通过線圈的磁通量和通入的電流是成正比的，它们的比值叫做自感系數，也叫做電感。

1.2 電感分类

按電感形式 分类：固定電感、可變電感。

按導磁體性質分类：空芯線圈、铁氧體線圈、铁芯線圈、铜芯線圈。

按工作性質 分类：天線線圈、振蕩線圈、扼流線圈、陷波線圈、偏轉線圈。

按繞線結构 分类：單层線圈、多层線圈、蜂房式線圈。

按工作頻率 分类：高頻線圈、低頻線圈。

按結构特點 分类：磁芯線圈、可變電感線圈、色碼電感線圈、無磁芯線圈等。

空心電感,磁芯電感和铜芯電感一般为中頻或高頻電感而铁心電感多數为低頻電感

1.3電感的材質及工艺

       電感器一般由骨架、繞組、屏蔽罩、封裝材料、磁心等組成。

1）骨架：泛指繞制線圈的支架。通常是采用塑料、胶木、陶瓷制成，根據實際需要可以制成不同的形狀。小型電感器一般不使用骨架，而是直接将漆包線繞在磁心上。空心電感器不用磁心、骨架和屏蔽罩等，而是先在模具上繞好後再  脫去模具，並将線圈各圈之间拉開一定距離。

2）繞組：指具有規定功能的一組線圈，有單层和多层之分。單层有密繞和间繞两種形式；多层有分层平繞、亂繞、蜂  房式繞法等多種。

3）磁心：一般采用鎳鋅铁氧體或锰鋅铁氧體等材料，它有“工”字形、柱形、帽形、“E”形、罐形等多種形狀。

铁心：主要有矽鋼片、坡莫合金等，其外形多为“E”型。

4）屏蔽罩：用于为避免有些電感器在工作时产生的磁场影響其它電路及元器件正常工作。采用屏蔽罩的電感器，会增加線圈的损耗，使Q值降低。

5）封裝材料：有些電感器（如色碼電感器、色环電感器等）繞制好後，用封裝材料将線圈和磁心等密封起来。封裝材料采用塑料或环氧樹脂等。

1.4 電感主要參數

1）電感量：也稱自感系數，是表示電感器产生自感應能力的一个物理量。

電感量的大小，主要取决于線圈的圈數、繞制方式、有無磁心及磁心的材料等等。通常，線圈圈數越多、繞制的線圈越密集，電感量就越大。有磁心的線圈比無磁心的線圈電感量大；磁心導磁率越大的線圈，電感量也越大。

應用的工作頻率越高電感的尺寸可以越小

同樣的阻抗值，頻率越高，感值越小

感值小，圈數可減小，電感的尺寸就可以做小

感值小，材質的導磁率亦不用太高

（材質的導磁率越高，越不适合在高頻工作）

2）允許偏差：指電感上标稱的電感量与實際電感的允許誤差值。一般用于振蕩或濾波等電路中的電感要求精度較高， 允許偏差为±0.2%~±0.5%；而用于耦合、高頻阻流等線圈的精度要求不高；允許偏差为±10%~15%。

3）固有頻率：電感的等效電路實際上是電感与電容的並聯諧振電路，其震蕩頻率

f0=   即是固有頻率。

也定義为感抗和容抗相等时对應的自諧振頻率。使用電感線圈时，为保障線圈的電感量穩定，應使線 圈的工作頻率远低于固有頻率。

4）分布電容：指線圈的匝与匝之间、線圈与磁心之间存在的電容。電感的分布電容越小，其穩定性越好。

減小分布電容的方法：

1)如果磁性是導體，用介電常數低的材料

2)起始端与終止端远離（夾角>40°）

3)盡量單层繞制，並增加匝间距離

4)多层繞制时，采用漸進方式繞，避免来回繞制

5）直流電阻Rdc：指直流狀态下測量器件的電阻值为直流電阻，表征器件內部線圈的質量狀況。

6）阻抗Z：表征的是給定頻率下元件对流經其本身的交流電流的總抵抗能力。

7）品質因數：也稱Q值，是衡量電感質量的主要參數。它是指電感器在某一頻率的交流電壓下工作时，所呈現的感抗与其等效损耗電阻之比。

  電感器的Q值越高，其损耗越小，效率越高。在實際當中，Q不僅只与線圈的 直流電阻有关，還包括線圈骨架的介質损耗，铁芯和屏蔽的损耗以及在高頻条件下工作时的趨膚效應等因素有关，提高線圈的Q值，並不是一件很容易的事情。

實際電感的應用选擇必须同时兼顧較小的電感量波動与較高的Q值。

8）額定電流Ir：指電感正常工作时反允許通过的**電流。若工作電流超过額定電流，則電感器就会因發热而使性能參數發生改變，甚至還会因过流而燒毀。

電感失效分析

電感器失效模式：電感量和其他性能的超差、開路、短路

模壓繞線片式電感失效機理：

1.磁芯在加工过程中产生的機械應力較大，未得到釋放

2.磁芯內有雜質或空洞磁芯材料本身不均勻，影響磁芯的磁场狀況，使磁芯的磁導率發生了偏差；

3.由于燒結後产生的燒結裂紋；

4.铜線与铜带浸焊連接时，線圈部分濺到锡液，融化了漆包線的絕緣层，造成短路；

5.铜線纤细，在与铜带連接时，造成假焊，開路失效

1、耐焊性

低頻片感經回流焊後感量上升   <  20％

由于回流焊的温度超过了低頻片感材料的居里温度，出現退磁現象。片感退磁後，片感材料的磁導率恢複到**值，感量上升。一般要求的控制范圍是片感耐焊接热後，感量上升幅度小于20%。

耐焊性可能造成的問題是有时小批量手工焊时，電路性能全部合格（此时片感未整體加热，感量上升小）。但大批量貼片时，發現有部分電路性能下降。这可能是由于过回流焊後，片感感量会上升，影響了線路的性能。在对片感感量精度要求較嚴格的地方（如信号接收發射電路），應加大对片感耐焊性的关注。

檢測方法：先測量片感在常温时的感量值，再将片感浸入熔化的焊锡罐里10秒鐘左右，取出。待片感徹底冷卻後，測量片感新的感量值。感量增大的百分比既为该片感的耐焊性大小

2、可焊性

電镀簡介

        當达到回流焊的温度时，金屬银（Ag）会跟金屬锡（Sn）反應形成共熔物，因此不能在片感的银端头上直接镀锡。而是在银端头上先镀鎳（2ｕm 左右） ，形成隔絕层，然後再镀锡（4－8ｕm ）。

可焊性檢測

        将待檢測的片感的端头用酒精清洗干淨，将片感在熔化的焊锡罐中浸入4秒鐘左右，取出。如果片感端头的焊锡覆蓋率达到90％以上，則可焊性合格。

可焊性不良

1）端头氧化：當片感受高温、潮湿、化學品、氧化性气體（SO2、NO2等）的影響， 或保存时间过长，造成片感端头上的金屬Sn氧化成SnO2，片感端头變暗。由于SnO2不和Sn、 Ag、Cu等生成共熔物，導致片感可焊性下降。片感产品保質期：半年。如果片感端头被污染，比如油性物質，溶剂等，也会造成可焊性下降

2）镀鎳层太薄，吃银：如果镀鎳时，鎳层太薄不能起隔離作用。回流焊时，片感端头上的Sn和自身的Ag首先反應，而影響了片感端头上的Sn和焊盤上的焊膏共熔，造成吃银現象，片感的可焊性下降。

判斷方法：将片感浸入熔化的焊锡罐中幾秒鐘，取出。如發現端头出現坑窪情況，甚至出現瓷體外露，則可判斷是出現吃银現象的。

3、焊接不良

內應力

如果片感在制作过程中产生了較大的內部應力，且未采取措施消除應力，在回流焊过程中，貼好的片感会因为內應力的影響产生立片，俗稱立碑效應。

判斷片感是否存在較大的內應力，可采取一个較簡便的方法：

     取幾百只的片感，放入一般的烤箱或低温爐中，升温至230℃左右，保温，觀察爐內情況。如听見噼噼叭叭的響聲，甚至有片子跳起来的聲音，说明产品有較大的內應力。

元件變形

  如果片感产品有彎曲變形，焊接时会有放大效應。

焊接不良、虛焊

焊接正常

           焊盤設計不當

a.焊盤两端應对稱設計，避免大小不一，否則两端的熔融时间和潤湿力会不同

b.焊合的长度在0.3mm以上（即片感的金屬端头和焊盤的重合长度）

c.焊盤餘地的长度盡量小，一般不超过0.5mm。

d.焊盤的本身宽度不宜太宽，其合理宽度和MLCI宽度相比，不宜超过0.25mm

貼片不良

        當貼片时，由于焊垫的不平或焊膏的滑動，造成片感偏移了θ角。由于焊垫熔融时产生的潤湿力，可能形成以上三種情況，其中自行歸正为主，但有时会出現拉的更斜，或者單點拉正的情況，片感被拉到一个焊盤上，甚至被拉起来，斜立或直立（立碑現象）。目前带θ角偏移視觉檢測的貼片機可減少此类失效的發生

焊接温度

       回流焊機的焊接温度曲線须根據焊料的要求設定，應该盡量保證片感两端的焊料同时熔融，以避免两端产生潤湿力的时间不同，導致片感在焊接过程中出現移位。如出現焊接不良，可先确認一下，回流焊機温度是否出現异常，或者焊料有所變更。

電感在急冷、急热或局部加热的情況下易破损，因此焊接时應特别注意焊接温度的控制，同时盡可能縮短焊接接觸时间

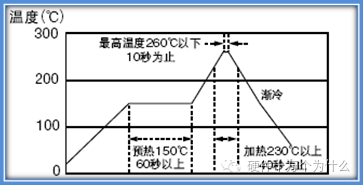

回流焊推薦温度曲線

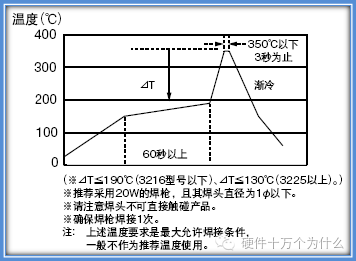

手工焊推薦温度曲線

4、上機開路

          虛焊、焊接接觸不良

從線路闆上取下片感測試，片感性能是否正常

電流燒穿

如选取的片感，磁珠的額定電流較小，或電路中存在大的沖擊電流会造成電流燒穿，片感或磁珠   失效，導致電路開路。 從線路闆上取下片感測試，片感失效，有时有燒壞的痕迹。如果出現電流燒穿，失效的产品數量会較多，同批次中失效产品一般达到百分級以上。

焊接開路

回流焊时急冷急热，使片感內部产生應力，導致有极少部分的內部存在開路隐患的片感的缺陷變大，造成片感開路。從線路闆上取下片感測試，片感失效。如果出現焊接開路，失效的产品數量一般較少，同批次中失效产品一般小于千分級。

5、磁體破损

磁體強度

片感燒結不好或其它原因，造成瓷體強度不夠，脆性大，在貼片时，或产品受外力沖擊造成瓷體破损

附着力

      如果片感端头银层的附着力差，回流焊时，片感急冷急热，热脹冷縮产生應力，以及瓷體受外力沖擊，均有可能会造成片感端头和瓷體分離、脫落；或者焊盤太大，回流焊时，焊膏熔融和端头反應时产生的潤湿力大于端头附着力，造成端头破壞。

片感过燒或生燒，或者制造过程中，內部产生微裂紋。回流焊时急冷急热，使片感內部产生應力，出現晶裂，或微裂紋擴大，造成瓷體破损
